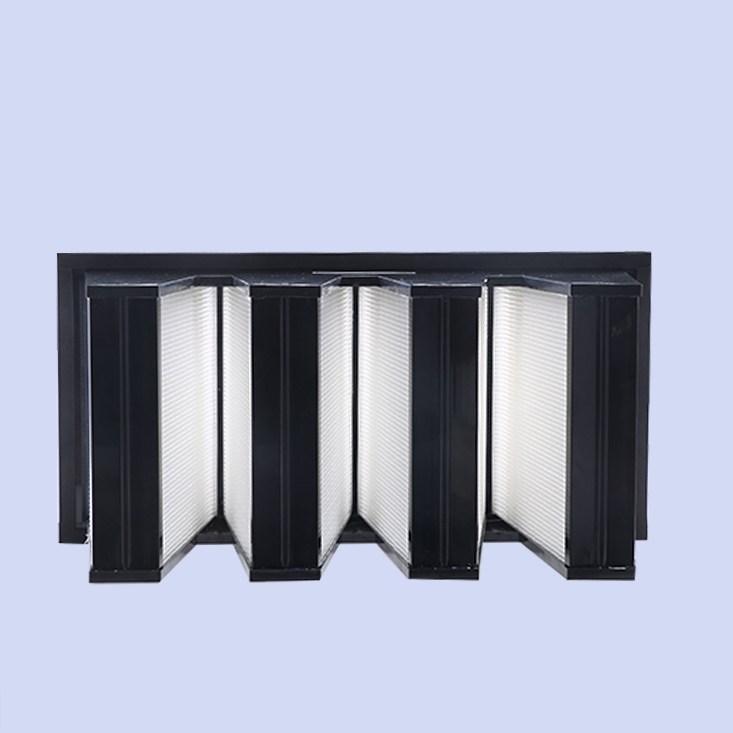

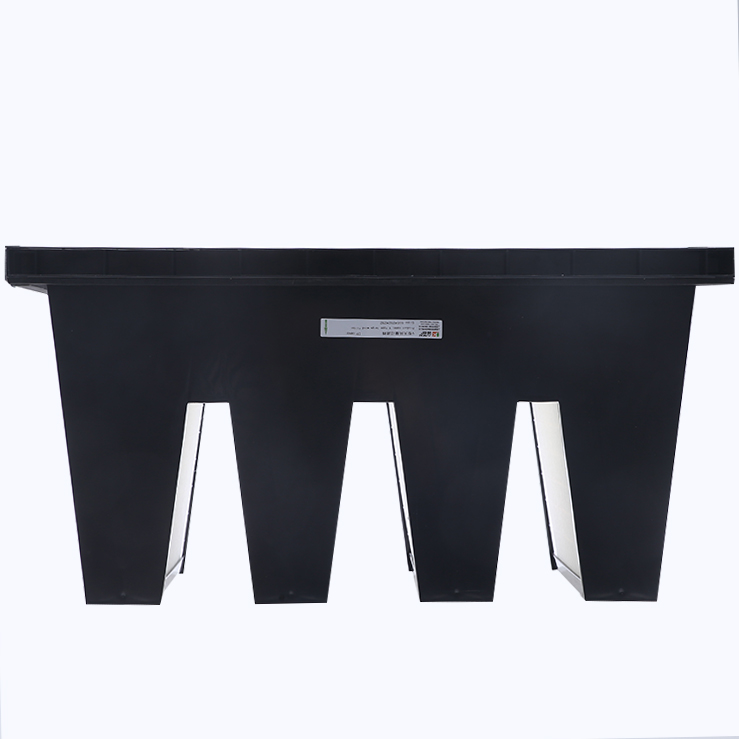

JHV V型大风量H13过滤器

V型大风量过滤器,边框采用ABS注塑塑料外框（固定标准尺寸）和金属外框（非标定制尺寸），过滤器采用V型结构，结构稳定，增大空气与过滤器的接触面积。高容尘，低阻力。

用于大风量空调净化设备终端过滤

请选择业务咨询方式

外框：ABS工程塑料外框（可定制镀锌框或者不锈钢外框）

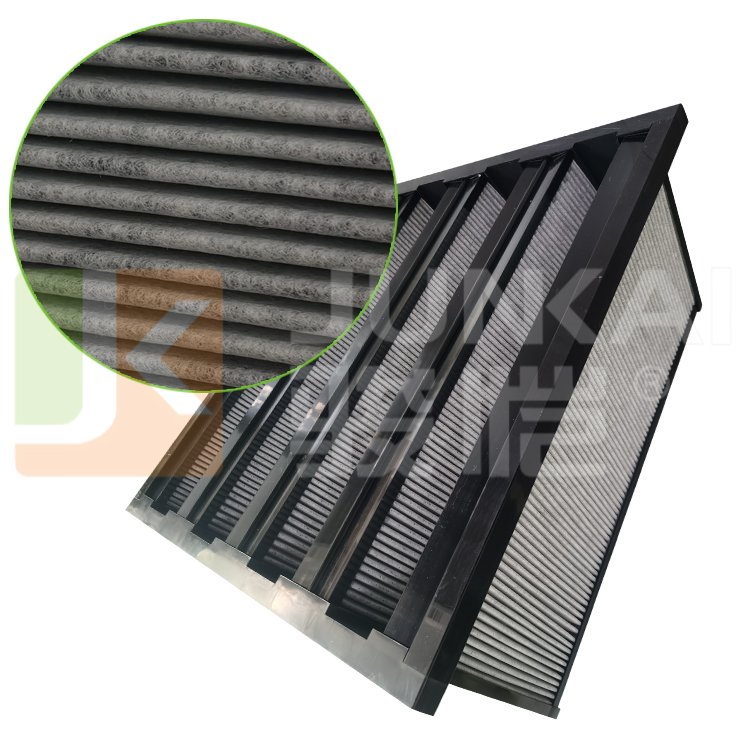

滤料：超细玻璃纤维；高容尘，低阻力

效率：（EN779：2002）H10，H13，H14

（ASHRAE 52.2：2007）MERV16，MERV17，MERV19

尺寸(mm)：595*595*292,595*295*292,495*495*292,610*610*292。

应用：

主要用于大风量空调净化设备，例如空调箱系统的中效过滤和终端过滤。

常用规格

型号 Model W x H x D	尺寸 Dimensions W x H x D(mm)	结构 Structure	框体 Frame	过滤面积 Media Area (m²)	额定风量 Rated Air Flow (m³/h)	初期压损 Initial Pressure Drop(Pa) H10 H13 H14
JHV1212-2V	287X287X292		2V	4.2	800	180 249 280
JHV1220-2V	287X490X292		塑框/金属框	7.7	1200
JHV1224-2V	287X592X292			9.4	1600
JHV2012-3V	490X287X292		3V	6.4	1000
JHV2020-3V	490X490X292		塑框/金属框	11.6	1800
JHV2024-3V	490X592X292			14.4	2200
JHV2412-3VF	592X287X292		3V	6.4	1100
JHV2420-3V	592X490X292		塑框/金属框	11.6	1900
JHV2424-3V	592X592X292			14.4	2400
JHV2412-4V	592X287X292		4V	8.4	1600
JHV2420-4V	592X490X292		塑框/金属框	15.4	2500
JHV2424-4V	592X592X292			18.8	3200
JHV2412-5V	592X287X292		5V	10.5	1800
JHV2420-5V	592X490X292		塑框/金属框	19.0	3200
JHV2424-5V	592X592X292			23.5	3900

备注：

若遇规格、结构、性能变更，以本公司提供的新数据为准
本公司接受非标准规格定货
In case of changes in specifications, structure and performance, the latest data provided by our company shall prevail
The company accepts orders of non-standard specifications
